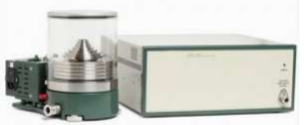

FLUKE CALIBRATION 2468A Эталон первичный для трубок Пито, статических испытаний

Autofloat Режим
Поршневые Standard / цилиндра

Высота над уровнем моря: -2000 до 65000 футов воздушная скорость: 175 до 1000 узлов
давление: от 1,4 до 103 дюйм (от 47 до 3500 мбар), избыточного или абсолютного

Дополнительный поршень / цилиндр

Давление: от 7,5 до 400 дюйм (255 мбар до 13,5 бар), избыточного или абсолютного

Ручной режим

Стандартный поршень / цилиндр Высота: -2000 до 95000 футов Скорость полета: от 100 до 1000 узлов
давления: от 0,4 до 103 дюйм (13,5 до 3500 мбар), избыточного или абсолютного

Дополнительный поршень / цилиндр

Давление: от 3,4 до 400 дюйм (115 мбар до 13,5 бар), избыточного или абсолютного

Точность

Высота над уровнем моря точность Airspeed точность 0 фут 0,5 фута KTS 100 KTS 0,003
30000 футов 1,0 фут KTS 500 KTS 0,003
60000 футов 3,8 футов 1000 KTS KTS 0,006

Номинальная площадь

0,52 см2 (3,4 см2)

Диапазон давлений

0,4 до 103 дюйм (13,5 до 3500 мбар), избыточного или абсолютного

Точность по давлению

РДГ 0,0010% или 0,00003 дюйм (0,001 мбар) (что больше)

Стабильность давления

3 промилле в год

Материалы

Поршень 440C нержавеющая сталь, цилиндр твердого сплава вольфрама

Коэффициент теплового

1,5 E-05 / ° C

Номинальная площадь

0,13 см2 (0,84 см2)

Диапазон давлений

3,4 до 400 дюйм (115 мбар до 13,5 бар), избыточного или абсолютного

Точность по давлению

РДГ 0,0026% или 0,0008 дюйм (0,028 мбар) (что больше)

Стабильность давления

3 промилле в год

Материалы

Поршень и цилиндр твердого сплава вольфрама

Коэффициент теплового

9.1E-06 / ° C

Общая масса

26,4 фунта (12 кг)

Максимальная масса Блюдо

2,2 фунта (1 кг)
включает в себя отделку набор массы (1 мг до 20 г) и футляр для хранения

Электропитание

115/230 В переменного тока, 50/60 Гц, 15 Вт

Температура

Рабочая температура 15 ° C до 28 ° C Температура хранения от -20 ° C до 70 ° C

Влажность

Влажность при эксплуатации от 20 до 75% относительной влажности, без конденсации Влажность при хранении От 0 до 90% относительной влажности, без конденсации

Среднего давления

Высокая чистота азота или сухого, чистый воздух с менее чем 0,5 углеводородных частей на миллион и меньше, чем 5 частей на миллион содержание H2O, точка росы менее чем или равной - 50 ° С, и меньше, чем размер частиц 50 микрон. Хотя более низкого качества газ может быть использован, частота поршень / цилиндр очистки будет увеличено.
