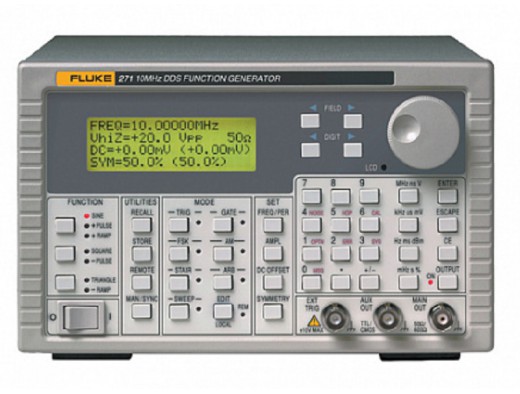

FLUKE CALIBRATION 271-E 230V Генератор функций

Генератор функций

Высокоэффективный генератор функций

• Генератор функций DDS частотой 10 МГц с высокой стабильностью показаний.

• Дополнительная возможность сохранения 5 пользовательских форм сигналов.

• Большое количество стандартных и сложных форм сигналов из внутренней памяти.

• Возможности модуляции: качание, AM, выбор сигнала, триггер/запуск, частотная модуляция и скачок.

• Интерфейсы GPIB и RS-232.

Модель 271 является высокоэффективным генератором функций, работающим на основе метода прямого цифрового синтеза. Предоставляется возможность использовать большое количество стандартных и дополнительных форм сигналов, что позволяет генерировать нестандартные и пользовательские формы сигналов. Широкие возможности модуляции обеспечивают универсальное использование этого источника сигнала.

Формы сигналов

Стандартные формы сигналов: синусоидальная, прямоугольная, положительный импульс, отрицательный импульс, треугольная, наклон вверх, наклон вниз. Возможность получить дополнительные формы сигналов, многоуровневые прямоугольные волны, скачкообразные сигналы и псевдослучайный шум.

Прямой цифровой синтез для обеспечения точности и стабильности

Прямой цифровой синтез (DDS) – это цифровой метод генерации форм сигналов с помощью фазового аккумулятора, справочной таблицы и ЦАП. Точность и стабильность получаемых сигналов сравнима с аналогичными значениями для эталонных кварцевых часов.

Генератор DDS обеспечивает не только высокую точность и стабильность, но и высокую спектральную чистоту, низкий уровень фазового шума и превосходную стабильность частоты.

Широкий диапазон форм сигналов

Модули Fluke 271 генерируют высококачественные синусоидальные, прямоугольные и импульсные сигналы на всем диапазоне частот от 0,1 мГц до 10 МГц. С определенными ограничениями по максимальному значению частоты можно также генерировать сигналы треугольной, наклонной и многоуровневой прямоугольной формы. Для всех форм сигналов можно создать переменную симметричность или цикличность.

Возможности создания дополнительных форм сигналов

Дополнительные формы сигналов можно загрузить через цифровые интерфейсы, а затем использовать их как стандартные.

В энергонезависимой памяти можно сохранить до 5 дополнительных форм сигналов, состоящих из 1024 10-битных слов. Максимальная частота часов составляет 27,48 МГц. Эта возможность значительно повышает универсальность модуля 271, благодаря чему его можно использовать для генерации очень сложных форм сигналов.

Кроме этого, в ПЗУ модуля 271 уже содержится ряд определенных "сложных" форм сигналов. К ним относятся такие распространенные формы, как: sine x/x, затухающая синусоида и экспоненциальный подъем и опускание.

Синхронизированные генераторы

Сигналы от разъемов Clock In/Out и Sync Out можно использовать для синхронизации двух и более генераторов. Эту функцию можно использовать для создания многоуровневых форм сигналов или синхронных сигналов с разной частотой.

Эффективные режимы модуляции

Качание. Качание для всех форм сигналов можно создать на всем диапазоне частот, от 10 мс до 15 мин. Качание продолжается в течение фазы. Качание может быть линейным, логарифмическим, однократным или постоянным. Однократное качание может быть запущено с передней панели, с помощью триггера или через цифровые интерфейсы.

Предлагается использовать два маркера качания, которые можно регулировать во время качания. Маркеры помогают визуализировать процесс, обозначить значения частот на осциллографе или регистраторе данных.

AM. Амплитудная модуляция доступна для всех форм сигналов и может изменяться до 100 % с шагом 1 %.

ЧМн. Частотная модуляция обеспечивает последовательное переключение между двумя выбранными частотами со скоростью, определенной источником сигнала переключения. Скорость может меняться до 50 кГц пост. тока от внутреннего источника или до 1 МГц пост. тока от внешнего источника.

Триггер/запуск. Все сигналы можно запустить с помощью триггера, а каждая положительная кромка сигнала триггера генерирует запуск несущей частоты, фазовый угол запуска и останова определяется настройками запуска/останова фазы. Количество циклов запуска может быть установлено в диапазоне от 0,5 до 1023.

Выбор сигнала. В режиме выбора сигнала выходной сигнал включается для высокого сигнала выбора и выключается – для низкого. Режимы триггера и выбора сигнала могут работать от внутреннего генератора триггера (от 0,005 Гц до 50 кГц) или от внешнего источника (до 1 МГц пост. тока).

Скачок сигнала. Генератор можно настроить на скачкообразное изменение сигнала с помощью ряда настроек: путем предварительного задания частоты скачков, вручную или с помощью триггера. Для различных значений частоты, амплитуды, смещения и длительности можно определить до 16 различных форм скачкообразного изменения сигнала в диапазоне от 1 мс до 60 с.

Генерация шума. Модуль Fluke 271 можно настроить на симуляцию случайных шумов в широком диапазоне с возможностью регулирования амплитуды и смещения.

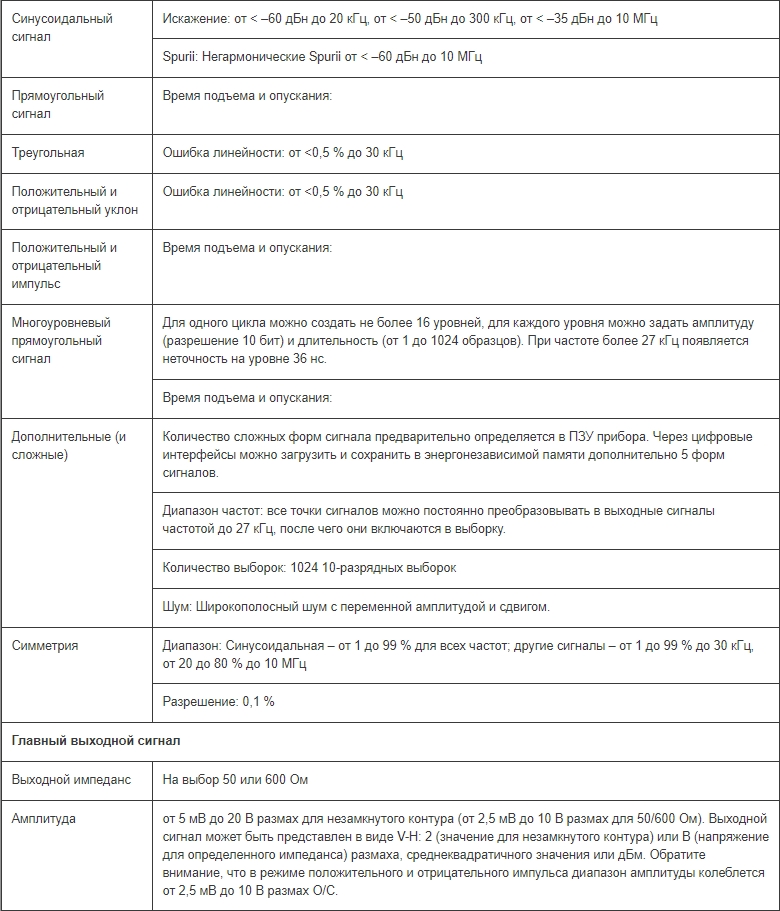

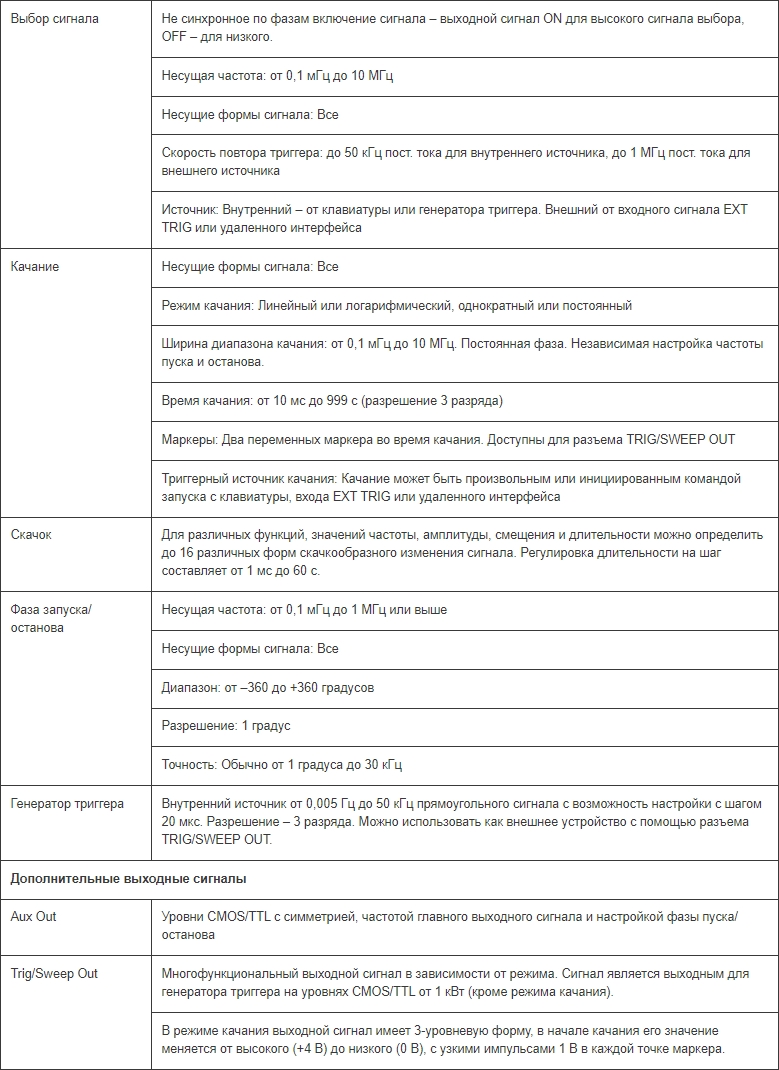

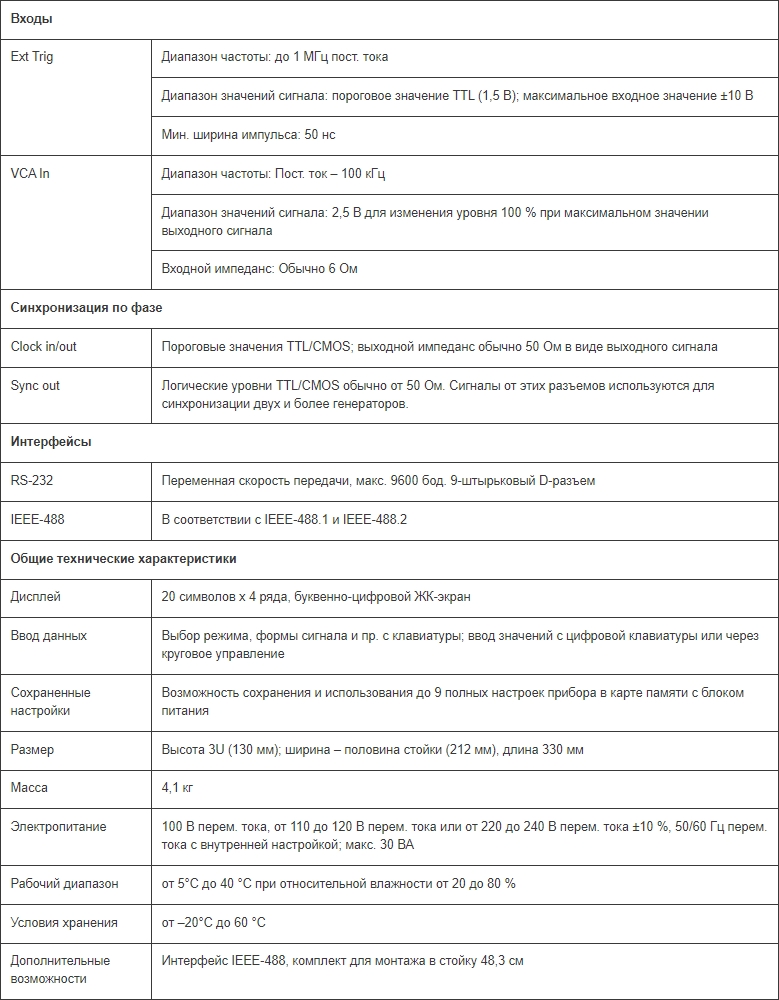

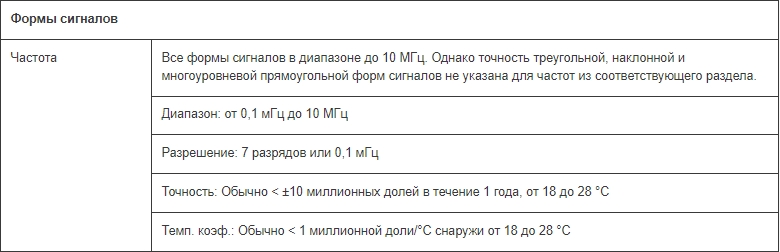

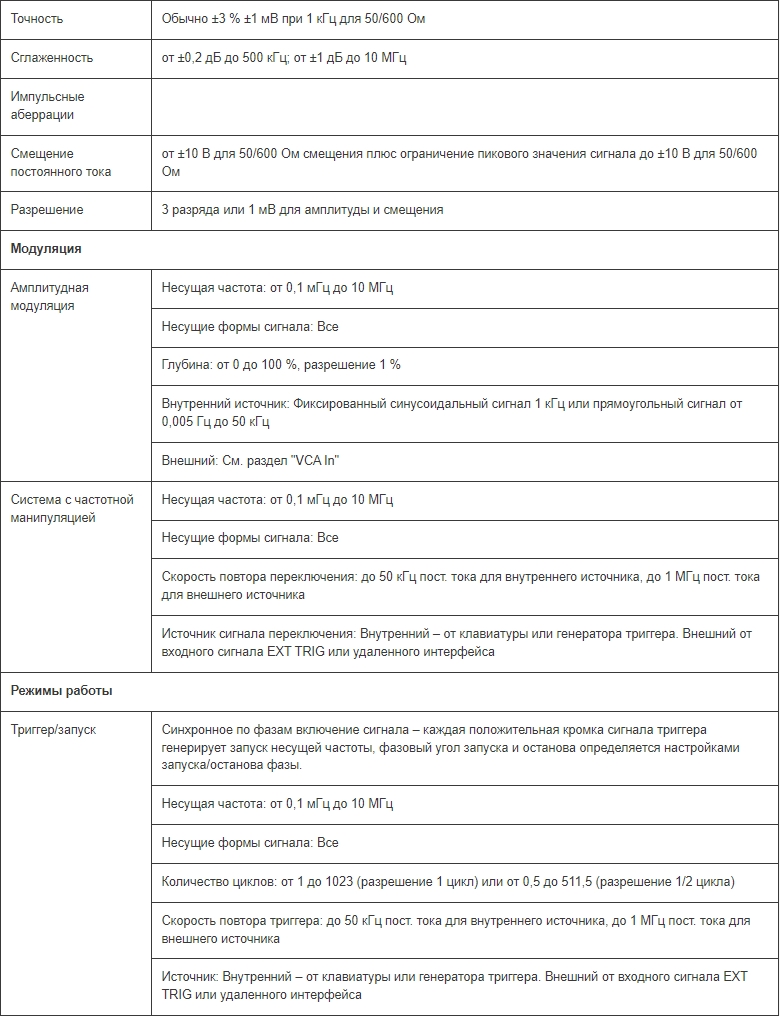

Характеристики 271-E 230V
