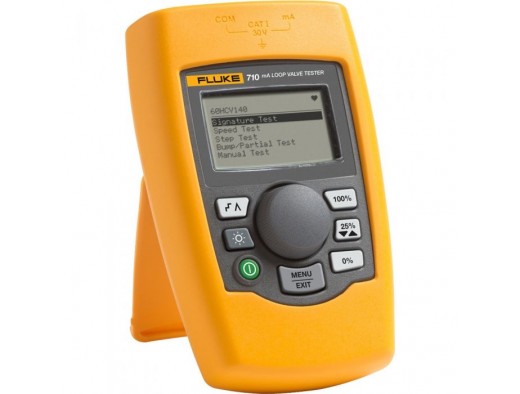

FLUKE CALIBRATION 710 Калибратор токовой петли

Калибратор токовой петли Fluke 710 для тестирования клапанов предназначен для быстрого и простого тестирования клапанов с интеллектуальным управлением HART. Пользуясь встроенными процедурами тестирования и интуитивно понятным пользовательским интерфейсом прибора 710, можно быстро и легко тестировать клапаны, а диагностические результаты, получаемые при быстрой проверке клапанов, помогают ускорить принятие решений по техническому обслуживанию. Результаты быстрой проверки работоспособности клапанов позволяют узнать, находится ли ваш клапан в хорошем, пограничном или в плохом рабочем состоянии, поэтому вы можете быстро принять решение о необходимости дополнительного технического обслуживания.

Прецизионный калибратор петли тока с функцией тестирования клапанов и передачей данных HART

Благодаря встроенной функции связи HART калибратора токовой петли 710 для тестирования клапанов пользователь может подать сигнал 4–20 мА, чтобы заставить клапан с интеллектуальным управлением двигаться, одновременно интерпретируя сигнал HART обратной связи клапана, чтобы определить, перемещается ли клапан в ожидаемое положение. Помимо информации о положении, с помощью протокола связи HART можно определить измеренное давление (которое перемещает клапан), подаваемое внутренним преобразователем тока в давление клапана.

Система 710 оснащена встроенными процедурами тестирования, которые автоматически увеличивают и изменяют сигнал тока в мА во время мониторинга положения по протоколу HART и обратной связи по давлению регулирующего клапана, что позволяет получить более полное представление о состоянии клапана простым нажатием кнопки.

Предварительно сконфигурированные тесты клапанов, краткие ответы

Процедуры проверки клапанов, встроенные в 710:

• Ручное тестирование; ручное изменение слаботочных сигналов и просмотр информации об изменении положения и давления через протокол HART

• Изменение слаботочных сигналов во всем диапазоне от 4 до 20 мА до 4 мА при записи положения 0–100–0 % или давления, которое перемещает клапан в диапазоне 0–100–0 %

• Пошаговое изменение слаботочных сигналов на входе клапана и оценка реакции клапанов на изменение слаботочных входных сигналов

• Проверки скорости, чтобы определить, насколько быстро открывается или закрывается клапан

• Тестирование сжатия/частичного хода, которое помогает проверить клапаны на отдельном участке диапазона, чтобы испытать их в режиме реального времени

Программное обеспечение ValveTrack™ позволяет выполнять дальнейший анализ и выявлять тенденции

Результаты тестирования клапанов, зарегистрированные и записанные в память прибора 710, доступны для загрузки в программное обеспечение ValveTrack™ для последующего анализа.

Программное обеспечение ValveTrack™ позволяет выполнять следующие функции:

• Загрузка, печать и графическое изображение результатов испытаний клапанов, зарегистрированных в полевых условиях

• Сравнение предыдущих загруженных результатов с результатами последних тестов

• Просмотр истории испытаний клапана по идентификатору метки HART

• Экспорт данных тестирования клапана в формате CSV для дополнительного анализа в Microsoft Excel®

Экономит время, предлагает решения

Помимо прочего, прибор 710 имеет следующие функции:

• Регистрация данных HART в полевых условиях. После записи прибором 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии устройств HART числом до (20), а также выходные данные в формате (.csv) или (.txt).

• Результаты измерений параметров токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей, а также настройки петли. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 60 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.

Ключевые характеристики прибора

• Процедуры тестирования клапанов, которые обеспечивают хорошую, пограничную или неудовлетворительную оценку регулирующего клапана

• Общая связь по протоколу HART

• Лучшая в своем классе точность результатов тока в мА до 0,01 % от измерения или значения источника

• Компактная прочная конструкция

• Интуитивно понятный интерфейс и поворотный регулятор Quick-Set для быстрой и простой настройки

• Питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от −25 % до 125 %)

• Разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений

• Встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART

• Простое двухпроводное подключение для всех типов измерений

• Автоматическое отключение питания для экономии заряда батареи

• Регулируемое время шага и линейного изменения в секундах.

Протокол HART

Прибор Fluke 710 оснащен встроенным модемом HART для передачи следующих команд HART:

• Считывание информации сенсора PV

• Считывание выходной информации PV

• Чтение и запись единицы измерения PV, имени идентификатора метки, дескриптора и сообщения

• Чтение и запись диапазона PV (верхней и нижней границ)

• Вход в режим фиксированного тока/выход из режима

• Задание смещения нуля

• Подгонка нуля ЦАП (выход в мА на 4 мА)

• Подгонка усиления ЦАП (выход в мА на 20 мА)

Команды HART для клапанов

Прибор 710 содержит следующие уникальные команды HART для поддержки регулирующих клапанов:

• Автоматическая регулировка контроллера клапана

Кроме того, Fluke 710 предлагает следующее:

• Регистрация данных HART в полевых условиях. После записи прибором 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии до 20 устройств HART, а также выходные данные в формате (.csv) или (.txt)

• Данные измерений токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей и настройки цепи. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 6 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.
