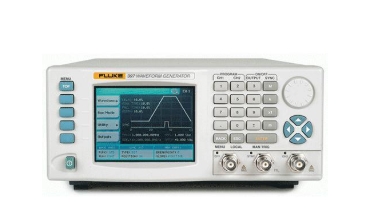

FLUKE CALIBRATION 397 Генератор сигналов произвольной формы

125 Мвыб/с высокопроизводительные универсальные генераторы формы сигнала Одноканальная система 397 открывает новые возможности в конструировании универсальных генераторов формы сигнала. Обеспечивая невиданное ранее сочетание универсального генератора и синтезатора сигнала, а также многофункциональность,высокое разрешение, широкий частотный диапазон и превосходное соотношение производительность-цена,модель обладает целым рядом качеств,способных облегчить работу профессионалов во многих областях. 14-битное разрешение обеспечивает 16384 выходных уровней, благодаря чему 397 способно генерировать даже звуковые сигналы с превосходной достоверностью.14-битное разрешение позволяет генерировать видео и другие сложные формы сигналов с наложением малых деталей на сильный сигнал для испытания амплитудно-частотной характеристики принимающих систем.

Основные функции

• Частотный диапазон генерации произвольных форм сигналов от 100 мГц – 125 МГц

• Два канала

• Частота дискретизации: 125 МГц/с

• Генерация стандартных функций вплоть до 50 МГц

• Возможности модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, частотная манипуляция с линейным нарастанием/падением

• 14-битное разрешение обеспечивает 16384 выходных уровня для генерации аудиосигналов с высоким качеством воспроизведения

• Мультисинхронизация подключенных устройств

• Беспрецедентная комбинация универсального генератора и синтезатора

• Функция сохранения форм сигналов: память на 4 миллион точек

• Генерация сигналов: синус, сигнал синхронизации, шум, dc, Гауссовый шум, прямоугольный, треугольный, импульсный, последовательность импульсов, пилообразный и экспоненциальный нарастающие/спадающие

• Интерфейсы: IEEE-488 (GPIB), USB и LAN

Особенности

• Встроенный генератор шума

• Универсальные функциональные возможности

• Современная технология прямого цифрового синтеза (DDS) с точностью по частоте 10-6

• Формирование видео и комплексных сигналов с мельчайшими элементами, наложенными на большие сигналы

• Превосходное качество источника сигнала характеризуется определенным сочетанием вертикального разрешения, глубины памяти и скорости выборки

• Чрезвычайно выгодное соотношение цена/качество

• Высокое разрешение и широкий частотный диапазон

• Генераторы развертки, запуска, тоновый, произвольной формы

• Выходные фильтры 25 и 50 МГц

• При суммировании каналов может быть использовано вплоть до 4096 сегментов для создания сложных форм сигналов

• ФАПЧ для внешнего аналогового сигнала

• Специальное ПО ArbExplorer для создания форм сигналов, редактирования и автоматического тестирования

В стандартную комплектацию серии Fluke 397 входят:

• Кабель питания

• Руководство по эксплуатации

• Кабель для синхронизации

• Руководство по быстрому запуску генераторов серии Fluke 397

• CD-ROM с ПО ArbExplorer

Характеристики 397

• Формы волн Стандартные формы сигналов: синусоидальный, прямоугольный, треугольный, пилообразный, синусоидальный, импульсный, шумовой, гауссов, а также постоянный ток
• Синус Диапазон: от 0,1 мГц до 50 МГц
• Разрешение: 7 цифр или 0,1 мГц
• Точность: < 1 ppm в течение 1 года
• Температурный коэффициент: < 1 ppm/°C
• Гармонические искажения и не связанные с ними побочные сигналы ниже 10 МГц: < 0,1 % THD до 100 кГц (2000 точек формы сигнала)
• < –55 дБн до 1 МГц
• < –40 дБн до 5 МГц
• < –35 дБн до 10 МГц
• < –22 дБн до 50 МГц
• Квадрат Диапазон: от 0,1 мГц до 50 МГц
• Разрешение: 0,1 мГц или 7 разрядов
• Время нарастания и спада: < 10 нс
• Треугольник Диапазон: от 0,1 мГц до 12,5 МГц
• Разрешение: 0,1 мГц или 7 цифр
• Точность: 1 ppm в течение 1 года
• Погрешность линейности: < 0,1 % до 100 кГц
• Пульс Диапазон: от 0,1 мГц до 12,5 МГц
• Задержка: от 0 % до 99,9 % периода
• Время нарастания и спада: от 0 % до 99,9 % периода
• Время наибольшего значения: от 0 % до 99,9 % периода
• Разрешение: 0,1 %
• Произвольные формы волн Сохраняемые формы сигналов: 397: до 4096 на каждом канале.
• Длина формы сигнала: от 16 до 4 млн точек.
• Вертикальное разрешение: 14 бит.
• Диапазон тактовой частоты: от 100 мГц до 125 МГц.
• Последовательность форм сигналов: можно связать до 4096 сегментов. Минимальная длительность сегмента 1 мкс. Сегменты можно зациклить до 1 000 000 раз.
• Амплитуда Выходное сопротивление: 50 Ом
• Диапазон амплитуды: от 10 мВ до 10 В (от 20 мВ до 20 В в разомкнутой цепи)
• Точность: < 1 % ± 25 мВ в диапазоне от 1 В до 10 В в разомкнутой цепи на нагрузке 50 Ом
• Неравномерность: ± 5 % до 10 МГц; ± 20 % до 50 МГц
• Смещение постоянного тока: ± 4,5 В на нагрузке 50 Ом. Смещение постоянного тока плюс пик сигнала ограничены ± 10 В. Смещение постоянного тока ослабляется с амплитудой Диапазон:
• Выходные фильтры 50 МГц эллиптический и 2 МГц эллиптический
• Режимы модуляции Triggered burst: Каждый активный фронт сигнала запуска будет генерировать один пакет несущей волны, волны начинаются с точки n и заканчиваются в точке n-1
• Gated: Выбранная форма волны непрерывно выводится на запрограммированной частоте, пока выбранный сигнал строба является истинным
• Сигналы: Все стандартные и произвольные Несущая
• частота: 125 Мвыб./с для ARB и последовательности. 2,5 МГц или максимум выбранной формы волны
• Количество циклов: от 1 до 1 000 000
• Источник запуска: Ручная клавиша запуска, соседний канал или внутренний генератор запуска или внешний вход запуска или команда дистанционного запуска
• Частота запуска: Внутренний генератор запуска: от 0,1 Гц до 2 МГц; Внешний сигнал: от постоянного тока до 2 МГц
• Фаза запуска/остановки: ± 360 °, устанавливается на 0,1 ° в зависимости от частоты и типа
• сигнала Развертка частоты: Ручная, непрерывная, запускаемая; линейная или логарифмическая развертка; вверх или вниз. Изменяемый маркер развертки.
• Диапазон развертки: от 1 мГц до 125 МГц
• Время развертки: от 1 мс до 999 с
• Источник запуска развертки: внешний вход запуска или команда дистанционного запуска
• Переключение тона: переключение тона FSK для всех форм сигналов
• Внешняя AM: через вход BNC на задней панели, постоянный ток - 500 кГц для всех стандартных и произвольных форм сигналов
• Выходы и входы
• Основные результаты 397: Два канала
• Синхронизирующие выходы Разъём BNC на передней панели генерирует синхроимпульс, синхронный с выходным сигналом. В режимах ЧМ и развёртки этот выход синхронизирован с тактовыми частотами дискретизации.
• Внешний триггер От постоянного тока до 2 МГц. Номинальный порог — уровень ТТЛ; максимальное входное напряжение 5 В. Возможность выбора между положительным нарастающим и отрицательным спадающим фронтом. Минимальная длительность импульса 20 нс для режимов триггера и стробирования.
• АМ-вход 0 В до +5 В (5 Впик-пик) обеспечивают 100 % модуляцию
• Часы в рефери Вход для внешнего опорного тактового сигнала 10 МГц. Номинальный порог — уровень ТТЛ.
• Выход SCLK, вход SCLK и разъем DSUB Подключите приборы для синхронизации. В комплект поставки входят 9-контактный разъем DSUB и кабель.
• Межканальная операция
• Межканальная модуляция Сигнал с любого канала может быть использован для амплитудной модуляции (АМ) соседнего прибора/канала. В качестве альтернативы, любое количество каналов может быть модулировано (АМ) сигналом с разъёма входа модуляции.
• Несущая частота Весь диапазон: для выбранной формы сигнала
• Несущие формы волн Все стандартные и произвольные формы сигналов
• Частота модуляции от постоянного тока до 500 кГц
• Глубина модуляции от 0% до 100%
• Межканальная синхронизация 397: Оба канала строго синхронизированы по фазе и началу формы сигнала. Канал 2 имеет делитель частоты дискретизации для произвольных и последовательных сигналов.
• Фазовое разрешение: 397: 1 период тактовой частоты выборки канала 2
• Ошибка перекоса 397: ± 2 нс
• Синхронизация между инструментами Два или более приборов могут быть подчинёнными одному ведущему прибору. Каждый ведомый прибор может иметь уникальное фазовое разрешение относительно ведущего прибора.
• Фазовая ошибка 4 балла
• Ошибка перекоса +/-20 нс, обычно с коаксиальным кабелем 20 см
• Общие характеристики
• Программное обеспечение для обработки волн В комплект поставки каждого прибора входит программное обеспечение ArbExplorer для Windows. Оно обеспечивает полный набор функций для создания, редактирования и управления осциллограммами, включая редактор уравнений, импорт/экспорт данных из буфера обмена и рисование от руки.
• Типы интерфейсов 397: GPIB, USB и Ethernet
• Пульт дистанционного управления Через интерфейсы доступны все возможности дистанционного управления.
• RS-232 Переменная скорость передачи данных, 115 кбод. 9-контактный D-образный разъём.
• ГПИБ Соответствует IEEE-488.1 и IEEE-488.2
• Ethernet 397: Витая пара 10/100Base-T, автоматическое согласование
• USB 397: Розетка типа А, версия 2.0
• Отображать 397: 3,5-дюймовый цветной ЖК-дисплей с подсветкой, 320 x 240 пикселей
• Размер 88 x 415 x 212 мм (В x Г x Ш)
• Масса 6 кг (13 фунтов)
• Власть 85–265 В, 48–63 Гц, 60 Вт
• Диапазон рабочих температур: от 0 °С до 50 °С
• Рабочая влажность (без конденсации) от 11 °C до 30 °C, относительная влажность 85 %;
• от 31 °C до 40 °C, относительная влажность 75 %;
• от 41 °C до 50 °C, относительная влажность 45 %
• Диапазон хранения: от –20 °С до + 60 °С
• Относящийся к окружающей среде Рабочая высота: 10 000 футов.
• Хранение: 15 000 футов.
• Степень загрязнения 2.
• Безопасность Соответствует стандарту EN61010-1
• ЭМС Соответствует стандарту EN61326, имеет маркировку CE.
