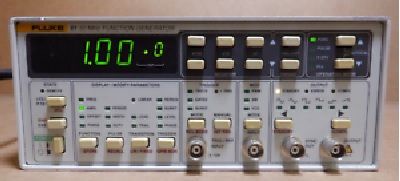

FLUKE CALIBRATION 81 Генератор функций

Семейство 80/81 генераторов сигналов с частотой 50 МГц идеально подходит как для настольных приложений, так и для приложений ATE. ценить. Каждая модель генерирует синусоидальные, треугольные, прямоугольные, положительные и отрицательные импульсы в диапазоне частот от 10 мГц до 50 МГц с амплитудой до 16 Впик-пик на сопротивлении 50 Ом. Благодаря большому количеству непрерывных и непрерывных режимов, модели 80/81 идеально подходят для широкого спектра тестовых приложений.

Преимущества

• Генератор функций/импульсов 50 МГц
• Генератор импульсов/функций модели 81
• Генератор функций модели 80
• Высокая производительность
• Режимы управления AM, FM, VCO и фазовая синхронизация/смещение
• Автоматическая калибровка
• Идеально подходит как для настольных систем, так и для приложений ATE
• Режим эмуляции HP 8116A (только 81)

Характеристики 81

• Стандартные формы волн Синусоидальные, треугольные, квадратные, положительные и отрицательные импульсы, а также (только модель 80) постоянный ток
• Частота
• Диапазон от 10 мГц до 50 МГц
• Разрешение 4 цифры
• Точность (непрерывный режим) 10 мГц – 999,9 мГц: ± 3%
• 1 Гц – 50 МГц: ± 0,1%
• Джиттер: = 0,1% ± 50 пс
• Качество формы сигнала
• Гармонические искажения (синусоидальные) 100 мГц – 1 МГц: < 1% THD
• 1 МГц – 5 МГц: макс. гармоника < -40 дБ
• 5 МГц – 50 МГц: макс. гармоника < -21 дБ
• Плоскостность 10 мГц – 999,9 кГц: ± 1%
• 1 МГц – 9,999 МГц: ± 2% ± 2%
• 10 МГц – 50 МГц: -15%
• Треугольная и наклонная линейность £5 МГц (от 10% до 90% амплитуды): > 99%
• Время нарастания/спада квадрата (от 10% до 90% амплитуды): < 8 нс
• Квадратные аберрации < 5%
• Импульсный и линейный (только модель 81)
• Импульсные режимы Симметричный импульс, положительный импульс, отрицательный импульс и дополнение ко всем формам импульсных волн
• Период импульса Диапазон: от 20 нс до 99,99 с
• Разрешение: 4 разряда
• Точность и джиттер: как для частоты
• Ширина импульса Диапазон: от 10 нс до 999 мс.
• Точность настройки: от 10 нс до 99,9 нс: ± (5% + 2 нс).
• от 100 нс до 999 мс: 3% ± (4% + 2 нс).
• Разрешение: 3 разряда.
• Диапазон рабочего цикла: от 1% до 80%. До 99% в режиме дополнения. Напряжение от 0 до 5 В ± 20% обеспечивает изменение длительности импульса на > 10% от заданной длительности импульса.
• Диапазон ШИМ: от постоянного тока до 70 кГц.
• Режимы пилообразного сигнала: положительный или отрицательный пилообразный сигнал.
• Период рампы Диапазон: от 7 мкс до 99,99
• с Разрешение: 4 цифры
• Ширина пандуса Диапазон: от 5 мкс до 999 мс
• Точность настройки (от 5 мкс до 999 мс): 3%
• Разрешение: 3 цифры
• Диапазон рабочего цикла: от 1% до 80%
• Времена перехода Диапазон: от 8 нс до 99,9 мс в шести перекрывающихся диапазонах. Передний и задний фронты программируются независимо.
• Максимальное соотношение между диапазонами: 100 к 1.
• Точность: от 8 нс до 99 нс: ± (5% + 2 нс).
• Модуляция
• АМ и СКМ Внешний источник питания 0–10 В выдает от 0 до 200%.
• Диапазон: от 0 до 200%, уменьшается до 70% при частоте 1 МГц.
• Полоса пропускания: от постоянного тока до 50 кГц .
• VCO Диапазон: изменение на 4,7 В приводит к изменению частоты приблизительно в 1000 раз.
• Полоса пропускания: от постоянного тока до 50 кГц.
• FM (только модель 80) Диапазон: изменение от 0 до 0,5 В дает отклонение 1%.
• Полоса пропускания: от постоянного тока до 50 кГц.
• Амплитуда
• Диапазон В 501/2: от 10 мВ до 16 Впик-пик
• В разомкнутой цепи: от 20 мВ до 32 Впик-пик
• Разрешение: 3 разряда
• Точность (при 1 кГц): ± 4 % показания
• Смещение постоянного тока
• Смещение постоянного тока Смещение и амплитуда регулируются независимо в двух диапазонах:
• от -800 мВ до +800 мВ
• от -8 В до +8 В
• Диапазон Окно ± 800 мВ: ± 795 мВ
• Окно ± 8 В: ± 7,95 В
• Разрешение 3 цифры
• Точность (на 1 кГц) Окно ± 800 мВ ± (1% от настройки + 1% от амплитуды + 0,2 мВ)
• Окно ± 8 В: ± (1% от настройки + 1% от амплитуды + 2 мВ)
• Основной выход
• Режимы Нормальный (вкл.) или отключенный (выкл.)
• Импеданс 50О ± 1%
• Защита выхода Защита от постоянного замыкания на массу корпуса
• Синхронный выход
• Уровень (до 50O) от 0 до 1 В
• Время подъема/спада < 3 нс
• Режимы работы
• Режимы работы Непрерывный, запускаемый, фазовая синхронизация, начальная фаза и (только модель 80) развертка
• Операция зачистки (только 80)
• Режимы Развертка может быть непрерывной или запускаться любым режимом триггера.
• Интервал развертки Линейный и логарифмический
• Направления развертки Вверх, вниз, вверх-вниз и вниз-вверх
• Диапазон развертки Логарифм: максимум 10 декад.
• Линейный: максимум 3 декады.
• Скорость развертки Логарифмический: от 10 мс до 999 с на декаду.
• Линейный: от 10 мс до 999 с.
• Вычистить Линейный сигнал от 0 до 5 В, пропорциональный частоте на BNC-
• разъеме маркера на задней панели: выходные сигналы при достижении частоты маркера
• Инициированная операция
• Режимы Одиночный выстрел, выстрел с отводом и очередями
• Источники Ручной (клавиша на передней панели), внутренний генератор частоты запуска и внешний вход сигнала
• Сработал Для каждого триггера генерируется один выходной цикл.
• Закрытый Непрерывные циклы сигнала генерируются в течение активной части сигнала триггера. Последний цикл всегда завершается.
• Лопаться Триггер генерирует предустановленное количество циклов формы сигнала: от 1 до 4000.
• Ручной триггер Ключ обеспечивает сигнал запуска
• Внутренний генератор частоты срабатывания триггера от 1 мГц до 50 кГц
• Внешний вход Через триггерный вход BNC
• Сопротивление: 10 кОм ± 5%
• Чувствительность: 500 мВпик-пик
• Максимальное входное напряжение ± 20 В
• Мин. ширина импульса 20 нс
• Максимальная частота: 50 МГц
• Склон Положительные или отрицательные передние кромки
• Уровень триггера: Переменный -10 В до +10 В
• Начальная фаза запущенного сигнала До 500 кГц: регулируется от -90° до +90°.
• От 500,1 кГц до 50 МГц: диапазон регулировки пропорционально уменьшается с ростом частоты.
• Точность (до 500 кГц): ± 3°.
• Операция фазовой синхронизации
• Операция фазовой синхронизации Форма выходного сигнала синхронизируется с частотой и фазой внешнего сигнала. Фаза может быть смещена.
• Импеданс 10 кОм ± 5%
• Мин. ширина импульса 10нс
• Диапазон блокировки от 10 Гц до 60 МГц
• Смещение фазы (от 10 Гц до 19,99 МГц) Плавная регулировка от -180º до +180º
• Разрешение 1º
• Точность (от 10 Гц до 100 кГц) 3º + 3% от показаний
• Общие характеристики
• Удаленная работа Интерфейс GPIB является стандартным для моделей 80 и 81. Режим эмуляции HP8116A (только модель 81)
• Среда Рабочая температура: от 0º до 50ºC, температура окружающей среды.
• Для указанной точности: в пределах ± 5ºC и 24 часов с момента последней внутренней калибровки.
• Температура хранения: от -40º до +70ºC.
• Влажность: 80% отн. влажности.
• Мощность, время работы от батареи 115/230 В переменного тока, опционально 100 В, 50 или 60 Гц, макс. 60 Вт
• Сохраненные настройки Сохранено полных комплектов настроек передней панели: 30
• Размер 8,9 см (3,5 дюйма) в высоту x 21,1 см (8,3 дюйма) в ширину x 39,1 см (15,4 дюйма) в глубину
• Размеры для монтажа в стойку Одинарный: 8,9 см (3,5 дюйма) В x 48,3 см (19 дюймов) Ш
• Двойной: 13,3 см (5,25 дюйма) В x 48,3 см (19 дюймов) Ш
• Масса 6 кг (12 фунтов)
