FLUKE CALIBRATION 5681-S Термометр сопротивления платиновый

ЭПТС 25,5 Ом, 670 °C – с кленовым переносным футляром

Hart имеет 4 ЭПТС с кварцевым корпусом для диапазона МТШ-90 от –200 до 1070 °C. Модель 5681 используется в диапазоне от –200 до точки алюминия 660,323 °C. Модель 5683 используется в диапазоне от –200 до 480 °C с большей долговременной стабильностью. Модели 5684 и 5685 предназначены для измерения температуры до 1070 °C и могут быть откалиброваны в точке серебра.

Все ЭПТС по своим параметрам соответствуют мировым стандартам в этой области. Их конструкция включает в себя покрытые золотом плоские клеммы, свободное соединение с четырехжильным кабелем, препятствующие конвекции диски, чистейшее кварцевое стекло, матированные стержни и провода из самой качественной платины.

Качество используемой платины является определяющим фактором для соблюдения требований МТШ-90. Достижение высокой чистоты платины гарантирует долговременную стабильность показаний термометра. Трубка из кварцевого стекла, являющаяся частью термометра, должна быть герметично изолирована во избежание загрязнения платинового датчика. Другие производители используют механические соединения и уплотнители из эпоксидной смолы. Такие конструкции допускают проникновение внутрь термометра посторонних материалов, что может стать причиной механической неисправности и загрязнения платинового элемента.

Теоретически самым лучшим уплотнением является непосредственное уплотнение между трубкой из кварцевого стекла и платиновым проводом. Однако используемое в термометрах кварцевое стекло имеет очень небольшой коэффициент расширения, в то время как платина имеет гораздо больший коэффициент расширения. Если просто установить уплотнение между кварцевым стеклом и платиновым проводом, то из-за разной степени теплового расширения этих материалов качество уплотнения будет невысоким ввиду большого перепада температур.

Мы нашли способ выровнять коэффициенты расширения кварцевого стекла и платины. Мы создали составное уплотнение, состоящее из 18 отдельных элементов стекла с разным коэффициентом теплового расширения. Степень расширения и сужения конечного элемента соответствует аналогичным значениям для платины, в результате чего уплотнение надежно защищает конструкцию от утечек газа и проникновения внутрь загрязнений не менее чем на 20 лет.
Соединение отдельных элементов стекла — очень трудоемкая процедура. Она требует дополнительных затрат. Но результат стоит того.

Результат превосходит все ожидания! Мы используем только чистое кварцевое стекло для изготовления поперечин, дисков и трубок. Мы не используем слюду или керамические материалы. Для повышения сопротивляемости кварцевого стекла расстеклованию и для удаления загрязнений мы подвергаем его специальной обработке.

Мы провели исследования и определили оптимальное количественное соотношение аргона и кислорода в трубке. Небольшое количество кислорода необходимо для снижения риска загрязнения платины другими металлами при высоких температурах, однако большое количество кислорода при температурах ниже 500 °C ускоряет процесс окисления и нарушает целостность платинового элемента. Мы нашли оптимальное значение количества кислорода для обеспечения надлежащей защиты платинового элемента.

Каждый из этих факторов способствует в итоге уменьшению отклонения показаний. Обычно ЭПТС компании Hart имеют отклонение не более 0,001 °C в год.

5681: от —200 до 670 °C
Этот 25-омный термометр — основа измерений по МТШ-90. Его можно откалибровать для любого поддиапазона от тройной точки аргона до точки замерзания алюминия. Модель 5681 отвечает требованиям МТШ-90 по отношению сопротивлений:

W(302,9146 K) ≥ 1,11807
и
W(234,3156 K) ≤ 0,844235

5683: от –200 до 480 °C
Традиционно ЭПТС рассчитаны на измерение температуры до точки алюминия (660 °C), тем не менее, большинство измерений приходится на диапазон от –100 до 420 °C. Модель 5683 ЭПТС охватывает диапазон от –200 до 480 °C и гарантирует высокую стабильность результатов измерений в течение длительного времени (в отличие от термометров с более широким диапазоном измерений). Стандартное отклонение составляет не более 0,5 мК после 100 часов при 480 °C.

5684 и 5685: от 0 до 1 070 °C
МТШ-90 увеличил диапазон измерения платиновых термометров с 630 до 962 °C. В 0,25-Омном датчике HTPRT используется опора из очень чистого кварцевого стекла в виде полосы. В 2,5-Омной модели из кварцевого стекла выполнена поперечина. Превосходная стабильность измерений при тепловых нагрузках, виброустойчивая конструкция. Выберите номинальные значения RTPW между 0,25- и 2,5-Омными моделями. Кроме соответствия требованиям по отношению сопротивлений, эти термометры отвечают также ряду других требований:

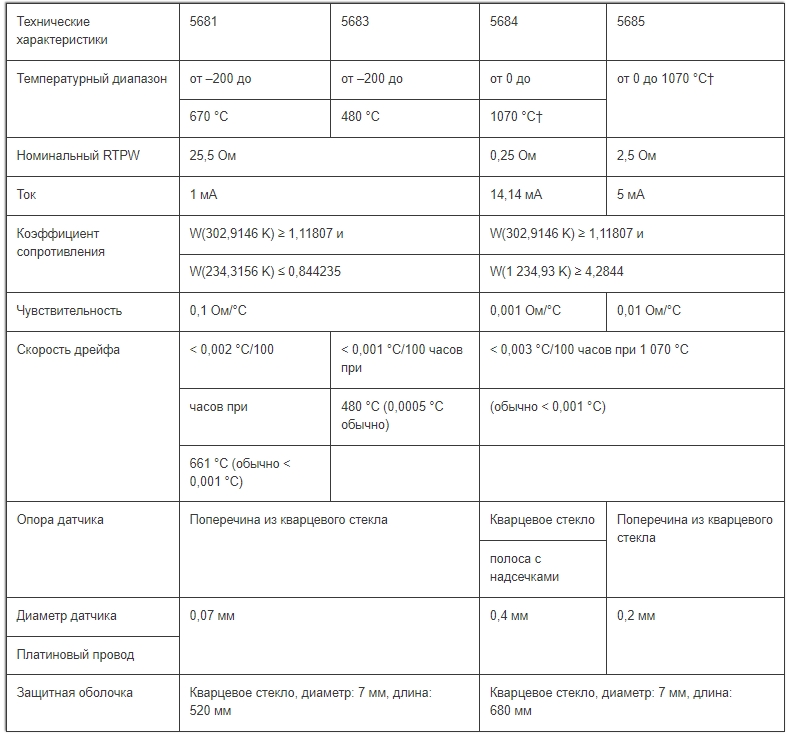

Характеристики 5681-S
