FLUKE CALIBRATION molbloc-S Калибратор расхода газа

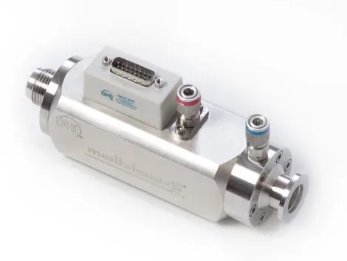

Модуль molbloc-S® представляет собой высокоточный эталон сравнения для калибровки других эталонов сравнения, а также датчиков и контроллеров расхода. molbloc-S используется совместно с терминалами molbox1+ или molbox RFM™ для расширения диапазона калибровочных систем molbloc/molbox™ и обеспечения наивысшей точности при потоках средней и высокой интенсивности. С molbloc-S могут быть использованы существующие терминалы molbox1 со встроенным ПО версии 4.0 или более поздней и все терминалы molbox1+.
Диапазоны molbloc-S
Расход газа через molbloc-S прямо пропорционален абсолютному давлению на входе устройства и не зависит от давления на выходе или разностного давления. Диапазоны расхода molbloc-S определяются коэффициентом KF преобразования давления в поток molbloc. KF измеряется в куб. см/кПа и определяет соотношение между расходом и абсолютным давлением на входе molbloc-S. Калибровка molbloc-S производится в диапазонах расхода, соответствующих входному давлению 20 – 200 кПа, 50 – 500 кПа или 200 кПа – 2 МПа.
Для того чтобы измерение давления было действительным, поток у горловины модуля molbloc-S, где расположено сопло Вентури, должен быть критическим, то есть скорость газа должна соответствовать локальной скорости звука. Критический поток достигается при поддержании достаточно низкого коэффициента противодавления (отношения абсолютного давления на выходе molbloc-S к абсолютному давлению на входе). Верхний предел допустимых значений коэффициента противодавления molbloc-S для критического потока колеблется между 0,5 и 0,9 в зависимости от числа Рейнольдса для данного потока газа.
Поскольку расход газа через molbloc-S пропорционален абсолютному давлению на входе, диапазон расхода molbloc-S в конкретном приложении может быть ограничен значением коэффициента противодавления. Для максимизации диапазона элемента molbloc-S можно подключить на его выходе вакуумный насос для снижения давления на выходе во время активности потока. Когда выходное давление поддерживается на достаточно низком уровне, входное давление, а следовательно, и расход, можно регулировать в пределах всего диапазона вплоть до минимального значения для заданного типа калибровки molbloc без ограничений, накладываемых коэффициентом противодавления. Если модуль molbloc-S будет использоваться при атмосферном давлении на выходе (без вакуумного насоса), molbloc можно использовать только в диапазоне входного давления от максимального для заданного типа калибровки до минимального, при котором коэффициент противодавления становится равен предельному значению при текущем числе Рейнольдса. Терминалы molbox1 содержат функции для измерения коэффициента противодавления, автоматического оповещения оператора при превышении этим коэффициентом порогового значения и предотвращения измерений в случае, когда расход не является критическим.
Характеристики molbloc-S
| Характеристика | Значение |
|---|---|
| Нормальный диапазон рабочих температур: | от 15 до 35 °С |
| Диапазон температур хранения: | от -25 до 35 °С |
| Диапазон нормального рабочего давления: | от 20 до 200 кПа абсолютного (от 3 до 30 фунтов на кв. дюйм) или от 50 до 500 кПа абсолютного (от 7 до 70 фунтов на кв. дюйм) на входе или от 200 до 2000 кПа (от 30 до 300 фунтов на кв. дюйм) только с molbox1+S. |
| Общий диапазон расхода: | <1 до 5 000 слм |
| Входное соединение: 1E1-S – 1E2-S, 2E2-S – 2E3-S, 5E3-S и 1E4-S |
1/4 дюйма VCR™ 1/2 дюйма VCR™ 1 дюйм VCR™ или 1 дюйм NPT |
| Выходное соединение: 5E1-S – 2E3-S 5E3-S, 1E4-S |
Вакуумный фланец типа ISO-KF 16 мм (3/4 дюйма) Вакуумный фланец типа ISO-KF 40 мм (1 1/2 дюйма) |
| Поддерживаемые газы: | Азот (N2), Сухой воздух, Влажный воздух, Аргон (Ar), Оксид углерода (CO), Гелий (He), Кислород (O2), Углекислый газ (CO2), Тетрафторид углерода (CF4), Этан (C2H6), Этилен (C2H4), Фтороформ (CHF3), Гексафторэтан (C2F6), Водород (H2), Метан (CH4), Закись азота (N2O), Пропан (C3H8), Гексафторид серы (SF6), Бутан (C4H10), Октафторциклобутан (C4F8), Ксенон (Xe) |
| Диапазон: | Зависит от размера molbloc и диапазона калибровки давления (см. таблицу диапазонов molbloc-S) |
| Требуемый коэффициент противодавления: | от 0,4 до 0,9 в зависимости от числа Рейнольдса |
| Калибровочные газы: | Стандарт: сухой воздух . Дополнительно: N2 (для замены стандартной калибровки по воздуху или в дополнение), Ar, H2, He, N2O. Проконсультируйтесь с заводом-изготовителем относительно наличия этих газов для конкретных диапазонов или других газов. *Для работы с влажным воздухом требуется калибровка по сухому воздуху. |
| Диапазоны калибровки давления molbloc-S: | Низкое давление (LP): от 20 до 200 кПа абс. (от 3 до 30 фунтов на кв. дюйм) на входе. Стандартное давление (SP): от 50 до 500 кПа абс. (от 7 до 70 фунтов на кв. дюйм) на входе. Высокое давление (HP): от 200 до 2 МПа абс. (от 30 до 300 фунтов на кв. дюйм) на входе. * Калибровка HP применима только с терминалом molbox1+S. * Характеристики измерения расхода действительны от 10% до 100% полной шкалы molbloc. |
| Разрешение: | ± 0,0015 % от полной шкалы |
| Точность: | ± 0,06 % от показаний |
| Прогнозируемая стабильность (один год): | ± 0,05 % от показания |
| Неопределенность измерений | ± 0,2 % от показаний Премиум-калибровка: ± 0,125 % от показаний |
